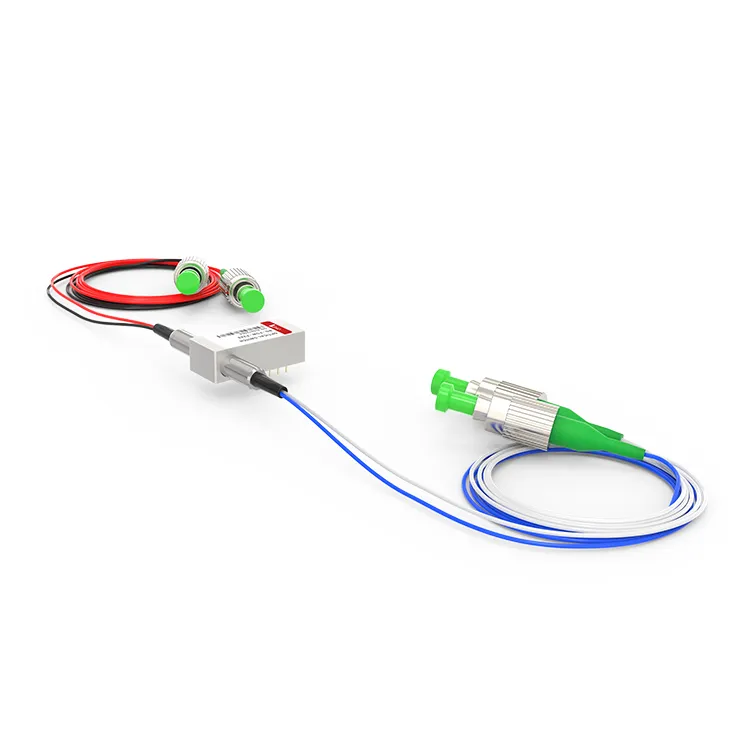

F2X2 OPTO Mehansko optično stikalo

F2X2 OPTO Mehansko optično stikalo
Mehansko optično stikalo F2X2 je popolna naprava z mehanskim optičnim stikalom z dvema vhodnima in dvema izhodnima priključkoma. Sprejema mehansko strukturo za uresničitev preklapljanja usmerjanja optičnega signala in z mehanskim delovanjem preklopi optični signal iz ene vhodne v druga izhodna vrata.

Pošlji povpraševanje

Opis

Tehnične parametre

Podrobnosti izdelka

Opto-mehansko stikalo F2X2 deluje tako, da usmerja ali blokira vhodni optični signal za povezavo optičnega kanala z izhodnim optičnim vlaknom. Različica z zapahom ohranja izbrano optično pot tudi po odstranitvi pogonskega signala, medtem ko je različica brez zaskoka privzeto vklopljena ali izklopljena, ko se napajanje izgubi. Mehansko optično stikalo F2X2 se ponaša z vneseno izgubo manj kot 1.0dB in hitrim odzivnim časom, kar omogoča preklapljanje optičnih signalov na ravni nanosekund, s čimer izpolnjuje zahteve visoke hitrosti prenosa.

Priljubljena oznake: f2x2 opto mehansko optično stikalo, Kitajska f2x2 opto mehansko optično stikalo proizvajalci, dobavitelji, tovarna

Specifikacije izdelka

Delovna valovna dolžina	1240~1680nm (SM)	Vstavljena izguba	Manjši ali enak 1.0dB
Izguba, odvisna od valovne dolžine	Manjše ali enako 0.25dB	Izguba, odvisna od polarizacije	Manjše ali enako 0,05dB
Temperaturno odvisna izguba	Manjše ali enako 0.20dB	Povratna izguba	SM Večji ali enak 55 dB
Križanje pogovor	SM Večji ali enak 70 dB	Preklopni čas	Manjši ali enak 8 ms
Ponovljivost	Manjše ali enako ±0,02dB	Vzdržljivost	Večje ali enako 10⁷krat
Delovna napetost	3 ali 5V	Tip stikala	Brez zaskoka/zapaha
Delovna temperatura	-20 ~ +70 stopinj	Temperatura shranjevanja	-40 ~ +85 stopinj
Optična moč	Manjši ali enak 500 mW	Dimenzija	27.0D×12,5Š×8,4V mm

Pin konfiguracije

Vrsta	Optična pot	Električni pogon				Senzor stanja
F2×2	Optična pot	Pin 1	Zapin 5	Pin 6	Priponka 10	Pripni 2-3	Pripni 3-4	Pripni 7-8	Pripni 8-9
Zapah	P1-P4,P2-P3	--	--	GND	V＋	Zapri	Odpri	Odpri	Zapri
Zapah	P1-P3,P2-P4	V＋	GND	--	--	Odpri	Zapri	Zapri	Odpri
Brez zaklepanja	P1-P4,P2-P3	--	--	--	--	Zapri	Odpri	Odpri	Zapri
Brez zaklepanja	P1-P3,P2-P4	V＋	--	--	GND	Odpri	Zapri	Zapri	Odpri

Mehanske mere (enota: mm)

Optična pot

Informacije o naročanju

RD-FSW

-F2X2-

-valovna dolžina-

-Vrsta stikala-

-Napetost-

-Vrsta vlaken-

-Paket-

-Dolžina vlaken-

-Priključek-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Posebno＝0

Zapah＝1

Brez zaklepanja＝2

MINI zapah＝3

MINI brez zaklepanja＝4

Posebno＝0

3V=3

5V=5

Posebno＝0

SM28=1

50/125=5

62.5/125=6

Posebno＝0

Gola vlakna=1

cev 900um=3

Posebno＝0

0.25m=1

0.5m=2

1.0m=3

Posebno＝0

Brez=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Dupleks LC=8

Posebno＝0

pogosta vprašanja

V: Ali mehansko optično stikalo F2X2 podpira daljinsko upravljanje?

O: Da, številna opto-mehanska stikala F2x2 ponujajo zmožnosti daljinskega upravljanja, kar omogoča daljinsko preklapljanje in spremljanje stanja prek nadzornega ali komunikacijskega vmesnika.

V: Kako hitro deluje opto-mehansko stikalo F2x2?

O: Mehansko optično stikalo F2X2 ima hiter odzivni čas in lahko preklaplja optične poti v nanosekundah.
