Lastnosti
● Minimalna vstavljena izguba
● Izjemna stabilnost signala
● Možnost hitrega preklopa
● Pokritost široke valovne dolžine
● Energijsko učinkovito delovanje
● Robustna in kompaktna oblika
Aplikacije
● Testiranje in spremljanje omrežja
● Redundanca omrežja z optičnimi vlakni
● Usmerjanje optičnega signala

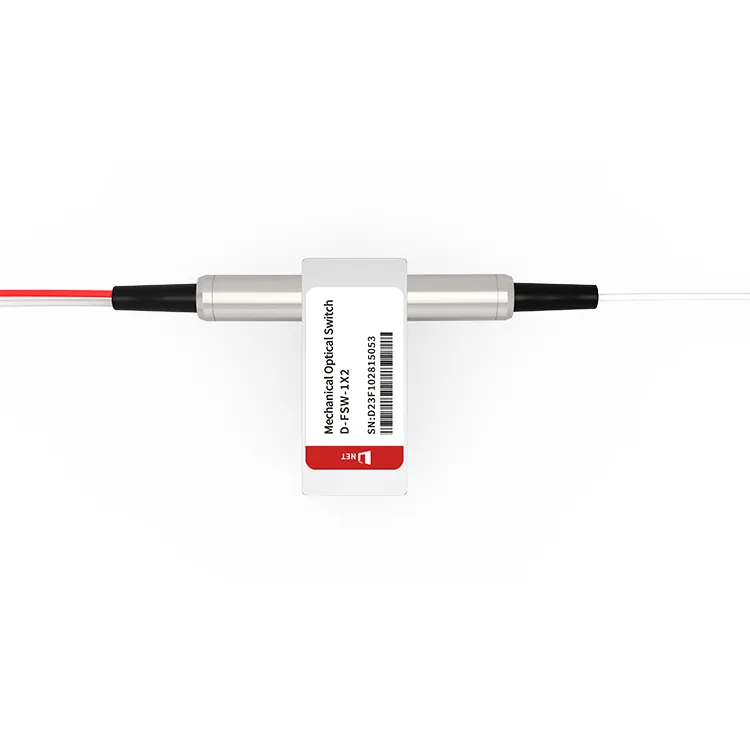

Priljubljena oznake: 1X2 OPTO mehansko optično stikalo, Kitajska 1X2 OPTO mehansko optično stikalo proizvajalci, dobavitelji, tovarna
Specifikacije
|
Delovna valovna dolžina |
1260~1620nm (SM) 850nm (MM) |
Vstavljena izguba |
Manjši ali enak 1.0dB |
|
Izguba, odvisna od valovne dolžine |
Manjše ali enako 0.25dB |
Izguba, odvisna od polarizacije |
Manjše ali enako 0,05dB |
|
Temperaturno odvisna izguba |
Manjše ali enako 0.20dB |
Povratna izguba |
SM Večji ali enak 50 dB MM Večji ali enak 30 dB |
|
Cross Talk |
SM Večji ali enak 55 dB MM Večji ali enak 35 dB |
Preklopni čas |
Manjši ali enak 8 ms |
|
Ponovljivost |
Manjše ali enako ±0,02dB |
Vzdržljivost |
Večje ali enako 107-krat |
|
Delovna napetost |
3 ali 5V |
Tip stikala |
Brez zaskoka/zapaha |
|
Delovna temperatura |
-20 ~ +70 stopinj |
Temperatura shranjevanja |
-40 ~ +85 stopinj |
|
Optična moč |
Manjši ali enak 500 mW |
Dimenzija |
27.0D×12.0Š×8,2V mm |
Pin konfiguracije
|
Vrsta |
Optična pot |
Električni pogon |
Senzor stanja |
||||||
|
1×2 |
Pin 1 |
Pin5 |
Pin6 |
Pin10 |
Pripni 2-3 |
Pripni3-4 |
Pripni7-8 |
Pripni 8-9 |
|
|
Zapah |
P1-P2 |
-- |
-- |
GND |
V＋ |
Zapri |
Odpri |
Odpri |
Zapri |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Odpri |
Zapri |
Zapri |
Odpri |
|
|
Brez zaklepanja |
P1-P2 |
-- |
-- |
-- |
-- |
Zapri |
Odpri |
Odpri |
Zapri |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Odpri |
Zapri |
Zapri |
Odpri |
|
Mehanske mere (enota: mm)
Optična pot
Informacije o naročanju
|
FSW |
-1X2- |
-valovna dolžina- |
-Vrsta stikala- |
-Napetost- |
-Vrsta vlaken- |
-Paket- |
-Dolžina vlaken- |
-Priključek- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Posebno＝0 |
Zapah＝1 Brez zaklepanja＝2 MINI zapah＝3 MINI brez zaklepanja＝4 Posebno＝0 |
3V=3 5V=5 Posebno＝0 |
SM28=1 50/125=5 62.5/125=6 Posebno＝0 |
Gola vlakna=1 cev 900um=3 Posebno＝0 |
0.25m=1 0.5m=2 1.0m=3 Posebno＝0 |
Brez=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Posebno＝0 |
pogosta vprašanja
1. Kaj je opto-mehansko stikalo
O: Opto-mehansko stikalo, imenovano tudi elektro-optično stikalo ali optično stikalo, je namenjeno usmerjanju ali preklapljanju optičnih signalov med različnimi potmi ali kanali na selektiven način. To doseže s fizičnim spreminjanjem položaja optične komponente, kot je ogledalo ali prizma, s čimer nadzoruje smer svetlobnega toka.
2. Kaj je boljše optično ali mehansko stikalo?
O: Izbira med optičnimi in mehanskimi stikali je odvisna od več dejavnikov, vključno s specifičnimi zahtevami uporabe, proračunskimi omejitvami in želenimi karakteristikami delovanja. V aplikacijah, kjer so kritične nizke vstavljene izgube, visoka zanesljivost in široka pasovna širina, so morda najboljša izbira optična stikala. Po drugi strani, če sta bolj pomembna stroškovna učinkovitost in enostavnost, bi lahko bila mehanska stikala boljša možnost.
3. Kakšne so različne vrste optičnih stikal
O: Optična stikala, imenovana tudi opto-mehanska stikala, so naprave, zasnovane za prenos signalov in upravljanje pretoka podatkov z uporabo svetlobe. V nasprotju s tradicionalnimi mehanskimi stikali, ki temeljijo na fizičnih kontaktih in kovinskih komponentah, ta stikala uporabljajo svetlobne žarke za zaznavanje in preusmerjanje signalov.
