Opis

Tehnične parametre

Lastnosti

● Skladno z IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Specifikacije v skladu s SFF-8074i in
SFF-8472, revizija 9.5
● Na voljo je digitalni diagnostični nadzor
● Nehlajeni 1310nm Fabry-Perot (FP) laser
● Do 1,25 Gb/s dvosmerne podatkovne povezave
● Duplex LC priključek je skladen
● En sam napajalnik +3.3V DC
● Odtis SFP z možnostjo vroče vtičnice
● Certificiran laserski varnostni razred 1
● Možnosti delovne temperature
-(Komercialno) -10oC do +70oC
-(Razširjeno) -10oC do +85oC
(Industrijsko) -40oC do +85oC
● Do 10 km na 9/125µm SMF
● Skladno z RoHS

Aplikacije

● 1,25 Gb/s Ethernet 1000Base-LX
● 1,0625 Gb/s Fibre Channel
● Podjetje Usmerjevalnik

Podrobnosti produkta

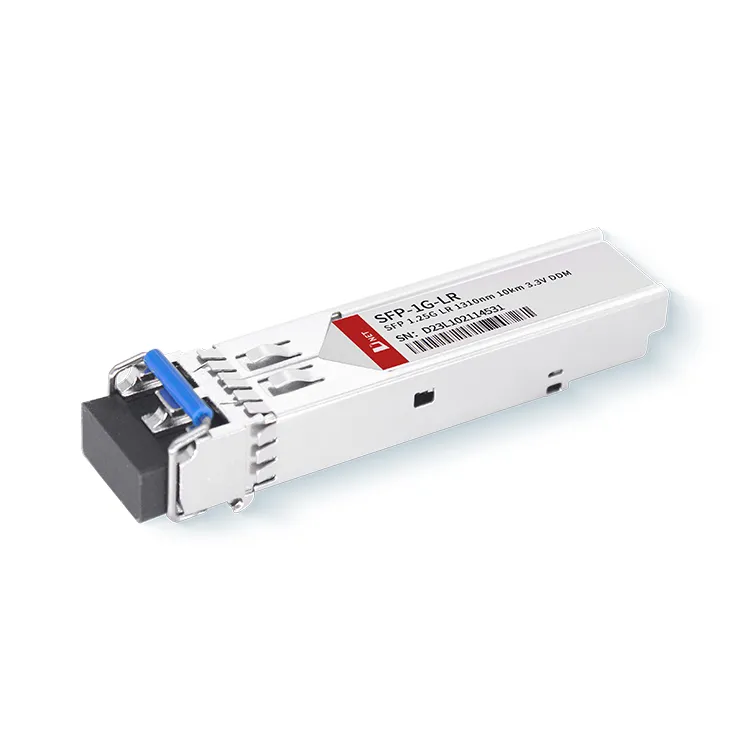

1.25G 1310nm 10km SFP optični modul je vsestranska in zanesljiva rešitev za optična komunikacijska omrežja, ki ponuja visokohitrostni prenos podatkov na velike razdalje z odlično kakovostjo in stabilnostjo signala. So skladni z IEEE Std 802.{{ 6}} Gigabit Ethernet 1000Base-LX in Fibre Channel FC- PI-2 Rev.8.0.

Priljubljena oznake: SFP 1G 1000base LR 10km 1310nm, Kitajska SFP 1G 1000base LR 10km 1310nm proizvajalci, dobavitelji, tovarna

Absolutne največje ocene

Obremenitve, ki presegajo absolutne največje vrednosti, lahko povzročijo trajno poškodbo naprave. To so samo absolutne ocene stresa. Funkcionalno delovanje naprave ni implicirano pri teh ali drugih pogojih, ki presegajo tiste, ki so navedeni v delovnih delih podatkovnega lista. Dolgotrajna izpostavljenost absolutnim najvišjim ocenam lahko negativno vpliva na zanesljivost naprave.

Parameter	Simbol	MinIMUM	maksIMUM	Enota
Temperatura shranjevanja	T_S	-40	85	^oC
Relativna vlažnost	RH	5	95	%
Napajalna napetost	V_KP	-0.5	4.0	V

Priporočeni pogoji delovanja

Parameter		Simbol	Min	Tip	maks	Enota
Temperatura delovnega ohišja	DNET-03S10-31	T_C	-10	25	70	^oC
Temperatura delovnega ohišja	DNET-03S10-31I	T_C	-40	25	85	^oC
Napajalna napetost		V_KP	3.135	3.3	3.465	V
Hitrost prenosa podatkov		-	-	1.25 1.0625	-	Gb/s

Električne značilnosti oddajnika

Parameter	Simbol	Najmanjša	Tipično	Največ	Enota	Opombe
Napajalni tok modula	Icc	-	-	220	Ma	-
Diferencialni vhod oddajnika Napetost (TD +/-)	-	300	-	2200	Mv_P-P	1
Diferencialna izhodna napetost sprejemnika (RD +/-)	-	600	-	1200	Mv_P-P	2
Nizka hitrost izhoda: Napaka oddajnika (TX_FAULT) / Izguba signala (LOS)	VOH	2.0	-	Vcc	V	3
	VOL	0	-	0.8	V	-
Nizka hitrost izhoda: Onemogoči oddajnik (TX_DISABLE), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Opombe
1. Notranji izmenični tok, povezan z diferencialno obremenitvijo 100Ω.
2. Notranje izmenični tok, vendar zahteva 100Ω diferencialni zaključek ali interno za serializator/deserializer.
3. Priključen od zunaj z uporom 4,7 KΩ-10KΩ na gostiteljski plošči do VCCT,R.
4. Mod_Def1 in Mod_Def2 je treba z uporom 4,7KΩ-10KΩ na gostiteljski plošči navzven dvigniti na V_{CCT, R}.

Optične značilnosti oddajnika

Parameter	Simbol	Najmanjša	Tipično	Največ	Enota	Opombe
Zaženite Optical Power	Po	-9	-6	-3	Dbm	-
Sredinsko območje valovne dolžine	λc	1270	1310	1355	Nm	-
Razmerje izumrtja	NEX	9	-	-	Db	-
Spektralna širina (RMS)	Δλ	-	-	4	Nm	-
Totalno tresenje	TJ	-	-	266	Ps	-
Kazen za disperzijo	-	-	-	1	Db	-
Optični čas vzpona/padca	T_dvigniti/T_padec	-	-	260	Ps	-
Pout @TX-Onemogoči Zatrjeno	P_izklopljeno	-	-	-45	Dbm	-

Informacije o naročanju

Številka dela	Opis
SFP-1G-10KM	1,25 Gb/s enosmerni SFP oddajnik-sprejemnik 1000BASE-LX

Opis izdelkov

1. Kateri pas je 1310nm?
O: Spada v "o-band", z uporabo razpona valovnih dolžin vlaken pri 1260–1360nm, 1310nm diodnih laserjev.

2. Kako daleč lahko seže 1G LX SFP?
A: 1,25 Gb/s enosmerni SFP oddajnik-sprejemnik 1000BASE-LX, je standardni 1310nm LX SFP optični modul in razdalja prenosa lahko doseže do 10 km. Deluje pri podatkovni hitrosti 1,25 Gbps.

3. Kaj pomeni LX na SFP?
O: LX predstavlja prenos na dolge razdalje, deluje pri {{0}}nm (običajno 1310nm), skladen je z IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX in Fibre Channel FC-PI{{ 7}} Rev.8.0.
