Opis

Tehnične parametre

Poudarki izdelka

● Število kanalov: podpira do 18 neodvisnih kanalov, kar omogoča multipleksiranje 18 različnih valovnih dolžin na eno vlakno.
● Razpon valovnih dolžin: Deluje v območju grobega multipleksiranja valovne dolžine (CWDM), ki se običajno razteza od 1270 nm do 1610 nm. Vsakemu kanalu je znotraj tega območja dodeljena edinstvena valovna dolžina.
● Pasivno delovanje: CWDM multiplekserji so pasivne naprave, kar pomeni, da ne potrebujejo zunanjega napajanja ali aktivnih komponent.
● Plug-and-Play: Multiplekserji CWDM so zasnovani za preprosto namestitev in konfiguracijo. Z lahkoto jih je mogoče integrirati v obstoječa optična omrežja brez potrebe po zapletenih postopkih namestitve

Podrobnosti izdelka

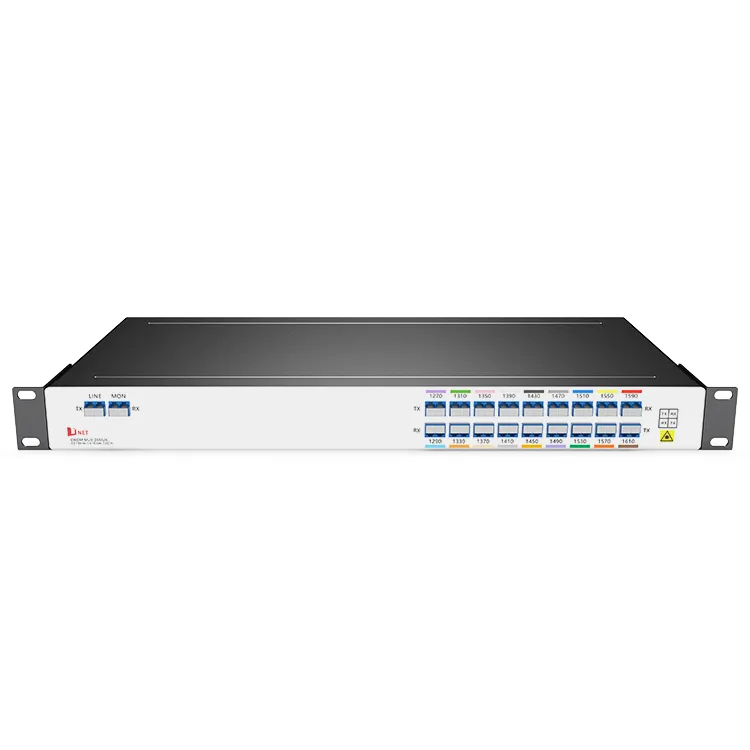

D-Net 18-kanalni CWDM MUX DEMUX deluje v območju valovnih dolžin od 1270 nm do 1610 nm in podpira natančno 18 različnih kanalov ali valovnih dolžin v spektru CWDM. Te naprave MUX in DEMUX olajšajo učinkovit prenos in sprejem več signalov prek enega samega vlakna, s čimer optimizirajo zmogljivost in izkoriščenost omrežja.

Plošča izdelkov

Priljubljena oznake: CWDM MUX DEMUX 18-kanalno stojalo z dvojnimi vlakni 1U, Kitajska CWDM MUX DEMUX 18-kanalno stojalo z dvojnimi vlakni 1U proizvajalci, dobavitelji, tovarna

Specifikacija izdelka

Valovna dolžina	18 kanalov 1270-1610nm	Razmik med kanali	20nm
Pasovni pas kanala	±6,5 nm	tehnologija	TFF (tankoplastni filter)
Vstavljena izguba	Običajno: manj kot ali enako 5,4 dB (Z 8 preskokom 0: manj kot ali enako 3.0dB)	Izguba povezave	Običajno: manj kot ali enako 6,2 dB (Z 8 preskokom 0: manj kot ali enako 4.0dB)
Vstavljena izguba @ 1 % pon	Manjši ali enak 26 dB	Sredinska valovna dolžina Natančnost	±0.05nm
Povratna izguba	Večji ali enak 45 dB	Usmerjenost	Večji ali enak 45 dB
Polarizacijski način Razpršenost	Manjše ali enako 0.1ps	Izguba, odvisna od polarizacije	Manjše ali enako 0.3dB
Izolacija kanala	Sosednji Večji ali enak 30 dB Nesosednji Večji ali enak 45 dB	Temperatura	Delovanje -40 do 85 stopinj Shranjevanje -40 do 85 stopinj
Neto teža	1,5 KG	Dimenzije (VxŠxG)	44440230 mm

Opomba: Določeno s priključki.

Povezovanje aplikacij

Večstopenjska hibridna storitev multipleksiranja
Omogoča prilagodljive kombinacije 1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET in lokalnih video storitev.

Vrste omrežnih aplikacij CWDM

Tip 1: prenos od točke do točke

Vrsta 2: obročni prenos

Tip3: navzkrižna povezava

Informacije o naročilu

št. izdelka	Opis izdelka
CDM18-1U01-3161	CWDM MUX DEMUX 16CH (31-61) Dual fiber, LC/UPC, 1U Rack

Opomba: Podpiramo prilagojeno oblikovanje, kontaktirajte nas po e-pošti.

pogosta vprašanja

1. Kakšna je valovna dolžina CWDM?
O: Razpon valovnih dolžin sistema CWDM (Coarse Wavelength Division Multiplexing) običajno spada v obseg od 1260 nm do 1625 nm. Vsakemu kanalu v sistemu CWDM je znotraj tega območja dodeljena določena valovna dolžina, kar omogoča združevanje in prenos več podatkovnih tokov po enem samem optičnem vlaknu. Kanali so običajno med seboj oddaljeni za 20 nm, kar pomeni skupno 18 kanalov v 18-kanalnem sistemu CWDM. Ta tehnologija se običajno uporablja v optičnih omrežjih za povečanje zmogljivosti obstoječe optične infrastrukture.

2. Kako deluje CWDM mux?
A: CWDM (Coarse Wavelength Division Multiplexing) 18-kanalni multipleksor z delitvijo valovne dolžine je omrežna naprava, ki se uporablja za združevanje ali ločevanje več optičnih signalov, ki se prenašajo prek različnih valovnih dolžin svetlobe.

3. Kateri je boljši CWDM ali DWDM?
O: Izbira med CWDM in DWDM je odvisna od različnih dejavnikov, kot so zahtevana zmogljivost, razdalja, stroški in razpoložljiva infrastruktura. CWDM se pogosto uporablja za komunikacije na krajših razdaljah znotraj lokalnega omrežja (LAN) ali metropolitanskega omrežja (MAN), kjer je potrebno manjše število kanalov. Po drugi strani pa je DWDM primeren za aplikacije na dolge razdalje in velike zmogljivosti, kot so hrbtenična omrežja in čezcelinske povezave.
