Lastnosti
● Hot-Pluggable SFP paket
● Duplex LC priključek
● 10 GHz ITU omrežje, pas C
● Napajanje: +3.3V
● Kovinska lupina za zmanjšanje elektromagnetnih motenj
● Poraba energije<1.5W
● Temperaturno območje: 0~ 70 stopinj
Podrobnosti izdelka

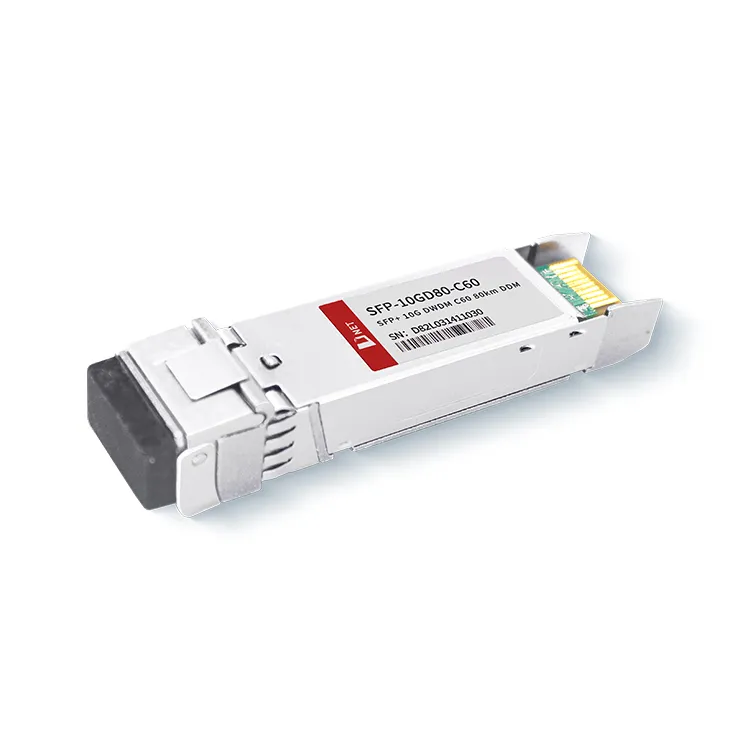

D-net-ov 10G DWDM 80KM C60 optični oddajnik-sprejemnik podpira bitne hitrosti v razponu od 9,95 do 11,3 Gb/s. Z uporabo tehnologije DWDM ta oddajnik-sprejemnik omogoča hkraten prenos več valovnih dolžin po enem optičnem vlaknu, s čimer se poveča zmogljivost omrežja in optimizira uporaba pasovne širine. Oznaka C60 pomeni, da modul deluje v območju valovnih dolžin pasu C. Oddajniki-sprejemniki SFP+ DWDM 80KM C60 so običajno nameščeni v omrežjih 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, 10G Fibre Channel in DWDM.
Priljubljena oznake: SFP+10G DWDM C60 80km, Kitajska SFP+10G DWDM C60 80km proizvajalci, dobavitelji, tovarna
Absolutne največje ocene
|
Parameter |
Simbol |
Min. |
Tipično |
maks. |
Enota |
|
Temperatura shranjevanja |
TS |
-40 |
+85 |
stopnja |
|
|
Delovna temperatura ohišja |
TA |
0 |
70 |
stopnja |
|
|
Največja napajalna napetost |
Vcc |
-0.5 |
4 |
V |
|
|
Relativna vlažnost |
RH |
0 |
85 |
% |
Električne značilnosti
(VRH=0 do 70stopinj, VCC=3.135 do 3,465 voltov)
|
Parameter |
Simbol |
Min. |
Tipično |
maks. |
Enota |
Opomba |
|
Napajalna napetost |
Vcc |
3.135 |
3.465 |
V |
||
|
Napajalni tok |
Icc |
450 |
Ma |
|||
|
Poraba energije |
P |
1.5 |
W |
|||
|
Oddelek za oddajnike |
||||||
|
Vhodna diferencialna impedanca |
Rv |
100 |
Ω |
1 |
||
|
Toleranca enosmerne napetosti vhoda Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Nihanje diferencialne vhodne napetosti |
Vin, str |
180 |
700 |
Mv |
2 |
|
|
Oddajna onemogočena napetost |
VD |
2 |
Vcc |
V |
3 |
|
|
Napetost za omogočanje prenosa |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Oddelek sprejemnika |
||||||
|
Toleranca enojne izhodne napetosti |
V |
-0.3 |
4 |
V |
||
|
Rx izhodna diferenčna napetost |
Vo |
300 |
850 |
Mv |
||
|
Čas vzpona in padca izhoda Rx |
Tr/Tf |
30 |
Ps |
4 |
||
|
Napaka LOS |
VNapaka LOS |
2 |
VccGOSTITELJ |
V |
5 |
|
|
LOS Normalno |
Vnorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Optični parametri
(VRH=0 do 70stopinj, VCC=3.135 do 3,465 voltov)
|
Parameter |
Simbol |
Min. |
Tipično |
maks. |
Enota |
Opomba |
|
Oddelek za oddajnike |
||||||
|
Optična valovna dolžina - konec življenjske dobe |
λ |
X-100 |
X |
X+100 |
popoldne |
|
|
Optična valovna dolžina - začetek življenja |
λ |
X-25 |
X |
X+25 |
popoldne |
|
|
Povprečna optična moč |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Izklop laserja |
Uff |
-30 |
Dbm |
|||
|
Razmerje izumrtja |
Urgenca |
8.2 |
Db |
|||
|
Kazen disperzije oddajnika |
TDP |
3.0 |
Db |
2 |
||
|
Hrup relativne intenzivnosti |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleranca optične povratne izgube |
20 |
Db |
||||
|
Oddelek sprejemnika |
||||||
|
Sredinska valovna dolžina |
λr |
1480 |
1565 |
Nm |
||
|
Los Trditev |
LOSA |
-40 |
- |
Dbm |
||
|
Sladica Los |
LOSD |
-24 |
Dbm |
|||
|
Los histereza |
LOSH |
0.5 |
Db |
|||
|
Preobremenitev |
sob |
-7 |
Dbm |
5 |
||
|
Odbojnost sprejemnika |
Rrx |
-12 |
dB |
|||
Informacije o naročanju
|
Številka dela |
Opis |
|
SFP-10GD80-C60 |
10G DWDM 80KM C60 oddajnik-sprejemnik z možnostjo vroče priključitve, dupleks LC, +3.3V, 100GHz, DWDM EML&APD, enojni način |
pogosta vprašanja
1. Kaj je DWDM SFP?
O: Optični modul DWDM SFP spada v vrsto optičnega modula WDM. Oddajnik-sprejemnik SFP+ DWDM 80KM C60 uporablja tehnologijo DWDM, ki uporablja različne valovne dolžine za ponovno uporabo več optičnih signalov v optično vlakno za prenos podatkov.
2. Kateri SFP je potreben za povezavo na dolge razdalje?
O: Standardni enosmerni SFP-ji lahko prenašajo do 10 km, medtem ko razširjeni enosmerni SFP-ji do 80 km. Za krajše razdalje in cenejšo možnost so SFP-ji v več načinih odlična rešitev. Standardni večnačinski SFP lahko prenaša do 500 m, medtem ko razširjeni večnačinski SFP do 2 km.
