Opis

Tehnične parametre

Lastnosti

● 10 GHz ITU omrežje, pas C
● DWDM EML oddajnik, APD fotodetektor
● Razdalja prenosa SMF povezave do 80 km
● Z združljivim digitalnim diagnostičnim nadzornim vmesnikom SFF 8472
● Poraba energije<1.5W
● Skladno z RoHS

Aplikacije

● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G optični kanal
● Omrežja DWDM

Podrobnosti izdelka

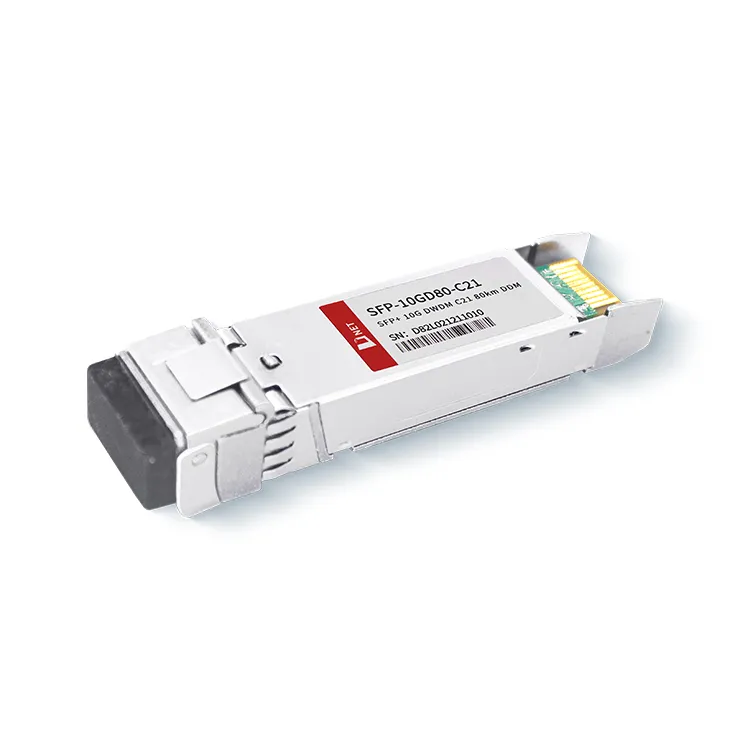

SFP-10GD80-C21 je zasnovan za aplikacije serijske optične komunikacije 10 Gb/s, kjer pretvori tok serijskih električnih podatkov 10 Gb/s v ustrezen optični izhodni signal 10 Gb/s in obratno, pretvorbo 10Gb/s optičnega vhodnega signala nazaj v 10Gb/s serijski električni tok podatkov. Uporablja DWDM EML (Electro-Absorption Modulated Laser) oddajnik in APD (Avalanche Photo-Diode) fotodetektor. Uporaba kovinskega ohišja zmanjšuje elektromagnetne motnje, izdelek pa je skladen s standardi RoHS.

Priljubljena oznake: SFP+10G DWDM C21 80km, Kitajska SFP+10G DWDM C21 80km proizvajalci, dobavitelji, tovarna

Absolutne največje ocene

Parameter	Simbol	Min.	Tipično	Maks.	Enota
Temperatura shranjevanja	T_S	-40		+85	stopnja
Delovna temperatura ohišja	T_A	0		70	stopnja
Največja napajalna napetost	Vcc	-0.5		4	V
Relativna vlažnost	RH	0		85	%

Električne značilnosti

(VRH=0 do 70stopinj, VCC=3.135 do 3,465 voltov)

Parameter	Simbol	Min.	Tipično	maks.	Enota	Opomba
Napajalna napetost	Vcc	3.135		3.465	V
Napajalni tok	Icc			450	mA
Poraba energije	P			1.5	W
Oddelek za oddajnike
Vhodna diferencialna impedanca	R_v		100		Ω	1
Toleranca enosmerne napetosti vhoda Tx (Ref VeeT)	V	-0.3		4	V
Nihanje diferencialne vhodne napetosti	Vin, str	180		700	mV	2
Oddajna onemogočena napetost	V_D	2		Vcc	V	3
Napetost za omogočanje prenosa	V_EN	Vee		Vee+0.8	V
Oddelek sprejemnika
Toleranca enojne izhodne napetosti	V	-0.3		4	V
Rx izhodna diferenčna napetost	Vo	300		850	mV
Čas vzpona in padca izhoda Rx	Tr/Tf	30			ps	4
Napaka LOS	V_{Napaka LOS}	2		Vcc_GOSTITELJ	V	5
LOS Normalno	V_{norma LOS}	Vee		Vee+0.8	V	5

Opomba
1. Povezan neposredno na vhodne zatiče podatkov TX. AC sklopka iz zatičev v IC laserskega gonilnika.
2. 20%-80%
3. V diferencialni zaključek 100 ohmov.
4. LOS je izhod z odprtim zbiralnikom. Treba ga je dvigniti s 4,7k – 10kΩ na gostiteljski plošči. Normalno delovanje je logična 0; izguba signala je logična 1. Največja vlečna napetost je 5,5 V.

Optični parametri

(VRH=0 do 70stopinj, VCC=3.135 do 3,465 voltov)

Parameter	Simbol	Min.	Tipično	Maks.	Enota	Opomba
Oddelek za oddajnike
Optična valovna dolžina - konec življenjske dobe	λ	X-100	X	X+100	popoldne
Optična valovna dolžina - začetek življenja	λ	X-25	X	X+25	popoldne
Povprečna optična moč	Pavg	0		+5	dBm	1
Izklop laserja	Uff			-30	dBm
Razmerje izumrtja	Urgenca	8.2			dB
Kazen disperzije oddajnika	TDP			3.0	dB	2
Hrup relativne intenzivnosti	Rin			-128	dB/Hz	3
Toleranca optične povratne izgube		20			dB
Oddelek sprejemnika
Sredinska valovna dolžina	λr	1480		1565	nm
Los Assert	LOS_A	-40		-	dBm
Sladica Los	LOS_D			-24	dBm
Los histereza	LOS_H	0.5			dB
Preobremenitev	sob	-7			dBm	5
Odbojnost sprejemnika	Rrx			-12	dB

Opomba
1. 12dB odboj.
2. Pogoji preskusov obremenjenega sprejemnika po IEEE802.3ae. Testiranje CSRS zahteva, da je gostiteljska plošča skladna s SFF-8431.
3. Preobremenitev sprejemnika, določena v OMA in pod najslabšim celovitim stresnim stanjem.

Informacije o naročanju

Številka dela	Opis
SFP-10GD80-C21	10Gb/s 80km DWDM SFP+ oddajnik-sprejemnik z možnostjo vroče vtičnice, dupleks LC, +3.3V, 100GHz, DWDM EML&APD, enojni način

pogosta vprašanja

1. Kaj je 10G dwdm 80km?
O: 10G DWDM 80km se nanaša na vrsto optične komunikacijske tehnologije, ki omogoča prenos podatkov s hitrostjo 10G na razdalji 80 km z uporabo DWDM. DWDM je tehnika, ki omogoča združevanje in prenos več optičnih signalov, od katerih se vsak prenaša na drugi valovni dolžini, po enem optičnem vlaknu. To omogoča učinkovit izkoristek razpoložljive pasovne širine in povečuje zmogljivost optičnega omrežja.

2. Kakšna je razlika med CWDM in DWDM SFP?
O: Razpon valovnih dolžin CWDM SFP je 1270-1610 nm. Največja razdalja prenosa je 120 km. Vendar ima DWDM SFP največjo valovno dolžino 1620 nm in največjo razdaljo prenosa 200 km.
