Podrobnosti izdelka

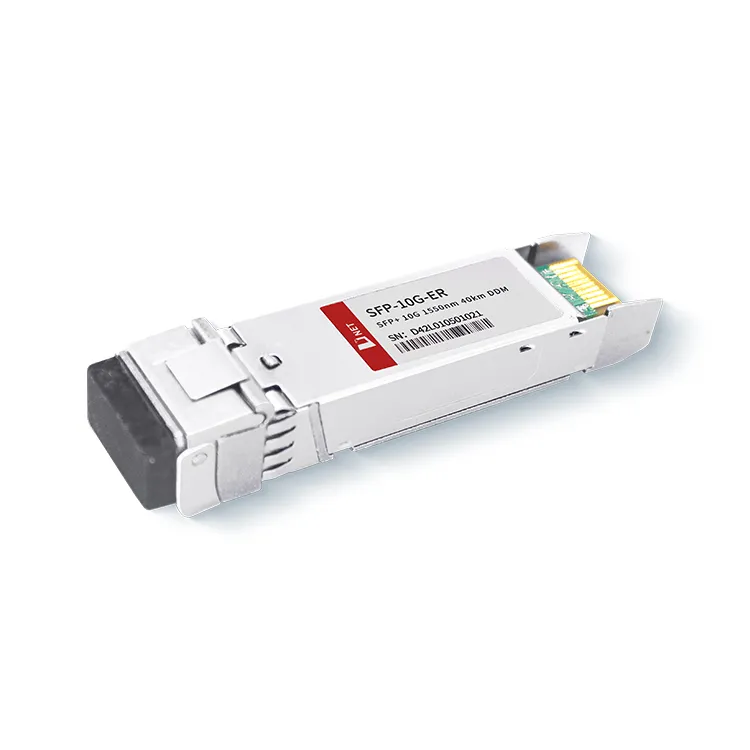

Oddajno-sprejemni modul 10G SFP+ ER 40KM ima digitalno diagnostično funkcijo, ki omogoča spremljanje stanja delovanja in parametrov delovanja modula v realnem času. Modul 10G 40KM 1310nm je idealen za prenos po optičnih vlaknih in izpolnjuje zahteve za prenos omrežij na srednje do dolge razdalje 10G Ethernet.
Priljubljena oznake: SFP+10G 1310nm ER 40KM oddajno-sprejemni modul, Kitajska SFP+10G 1310nm ER 40KM oddajno-sprejemni modul proizvajalci, dobavitelji, tovarna
Absolutne največje ocene
|
Parameter |
Simbol |
Min. |
Tipično |
maks. |
Enota |
|
|
Temperatura shranjevanja |
TS |
-40 |
+85 |
stopnja |
||
|
Delovna temperatura ohišja |
Komercialno |
TA |
0 |
70 |
stopnja |
|
|
Industrijski |
TA |
-40 |
+85 |
stopnja |
||
|
Največja napajalna napetost |
Vcc |
-0.5 |
4 |
V |
||
|
Relativna vlažnost |
RH |
0 |
85 |
% |
||
Električne značilnosti
(ZGOR=0 do 70 stopinj, VCC=3.135 do 3,465 voltov)
|
Parameter |
Simbol |
Min. |
Tipično |
maks. |
Enota |
Opomba |
|
Napajalna napetost |
Vcc |
3.135 |
3.465 |
V |
||
|
Napajalni tok |
Icc |
400 |
mA |
|||
|
Poraba energije |
P |
1.5 |
W |
|||
|
Oddelek za oddajnike |
||||||
|
Vhodna diferencialna impedanca |
Rv |
100 |
Ω |
1 |
||
|
Toleranca enosmerne napetosti vhoda Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Nihanje diferencialne vhodne napetosti |
Vin, str |
180 |
700 |
mV |
2 |
|
|
Oddajna onemogočena napetost |
VD |
2 |
Vcc |
V |
3 |
|
|
Napetost za omogočanje prenosa |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Oddelek sprejemnika |
||||||
|
Toleranca enojne izhodne napetosti |
V |
-0.3 |
4 |
V |
||
|
Rx izhodna diferenčna napetost |
Vo |
300 |
850 |
mV |
||
|
Čas vzpona in padca izhoda Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Napaka LOS |
VLOS napaka |
2 |
VccGOSTITELJ |
V |
5 |
|
|
LOS Normalno |
Vnorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Opomba
1. Priključite neposredno na vhodni kontakt za podatke TX. AC sklopka od zatiča do IC gonilnika laserja.
2. V skladu s SFF-8431 različico 3.0
3. V diferencialne konce pri 100 ohmih.
Optični parametri
(ZGOR=0 do 70 stopinj, VCC=3.135 do 3,465 voltov)
|
Parameter |
Simbol |
Min. |
Tipično |
Maks. |
Enota |
Opomba |
|
Oddelek za oddajnike |
||||||
|
Sredinska valovna dolžina |
λt |
1530 |
1550 |
1565 |
nm |
|
|
spektralna širina |
△λ |
0.3 |
nm |
|||
|
Povprečna optična moč |
Pavg |
-1 |
+4 |
dBm |
1 |
|
|
Optična moč OMA |
Poma |
-2.1 |
dBm |
|||
|
Izklop laserja |
Uff |
-30 |
dBm |
|||
|
Razmerje izumrtja |
Urgenca |
6 |
dB |
|||
|
Kazen disperzije oddajnika |
TDP |
3.0 |
dB |
2 |
||
|
Hrup relativne intenzivnosti |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleranca optične povratne izgube |
20 |
dB |
||||
|
Oddelek sprejemnika |
||||||
|
Sredinska valovna dolžina |
λr |
1260 |
1600 |
nm |
||
|
Občutljivost sprejemnika |
sen |
-16 |
dBm |
4 |
||
|
Stresna občutljivost (OMA) |
senST |
-14 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-27 |
- |
dBm |
||
|
Sladica Los |
LOSD |
-17 |
dBm |
|||
|
Los histereza |
LOSH |
0.5 |
dB |
|||
|
Preobremenitev |
sob |
0 |
dBm |
5 |
||
|
Odbojnost sprejemnika |
Rrx |
-26 |
dB |
|||
Opomba
1. Podatki o povprečni moči so samo informativni po IEEE802.3ae.
2. Pogoji preskusov obremenjenega sprejemnika po IEEE802.3ae. Testiranje CSRS zahteva, da je gostiteljska plošča skladna s SFF-8431.
3. Preobremenitev sprejemnika, določena v OMA in pod najslabšim celovitim stresnim stanjem.
Informacije o naročanju
|
Številka dela |
Opis |
|
SFP-10G-ER |
10G SFP+ ER 40KM sprejemno-sprejemni modul, možnost vroče priključitve, dupleks LC, +3.3V, 1310nm EML, enojni način |
pogosta vprašanja
1. Kakšen je obseg 10G ER SFP?
O: D-NET-ov 10G 40KM 1310nm lahko prenaša do 40 km prek enomodnega optičnega vlakna. Široko se uporablja v omrežju in prenosu baznih postaj.
2. Kakšna je razlika med 10GBASE-LR in ER?
O: D-net 10G-LR ima prenosno razdaljo 10 km po enomodnem optičnem vlaknu z valovno dolžino 1310 nm. Modul SFP+ ER 40KM je dosegljiv do 40 km prek enomodnega vlakna. Povezave, manjše od 20 km, morajo zaradi moči laserja propasti.
