Podrobnosti izdelka

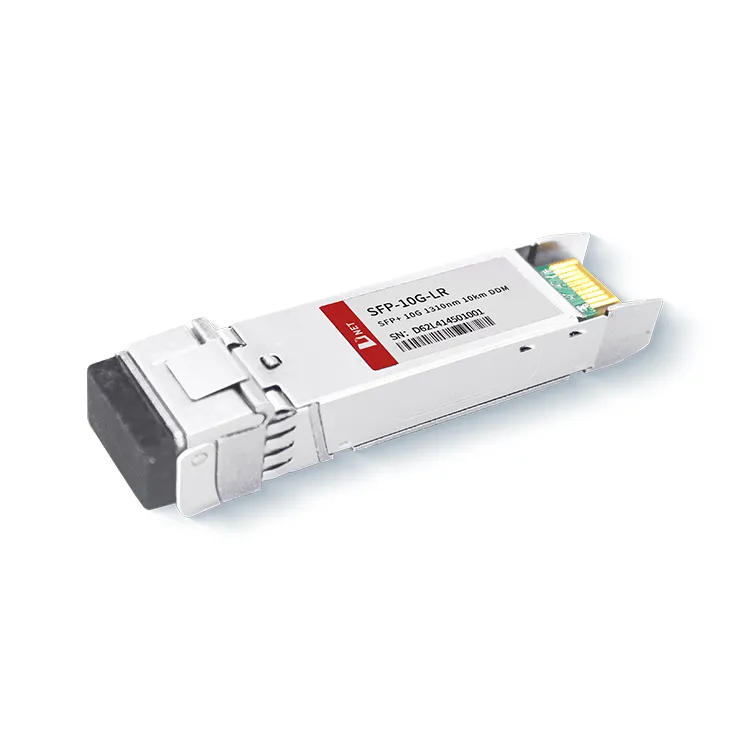

Modul D-NET 10G LR 10KM je združljiv s standardi SFF-8431, SFF-8432 in IEEE 802.3ae 10GBASE-LR. Deluje na valovni dolžini 1310 nm, frekvenci, ki se običajno uporablja v optičnih komunikacijah na velike razdalje. Modul se drži popolnoma združljivega faktorja oblike SFP, ponuja vročo priključitev, omogoča enostavno nadgradnjo optičnih vrat in zagotavlja nizke emisije elektromagnetnih motenj (EMI).
Priljubljena oznake: SFP+ 10G LR 10km oddajno-sprejemni modul, Kitajska SFP+ 10G LR 10km oddajno-sprejemni modul proizvajalci, dobavitelji, tovarna
Absolutne največje ocene
|
Parameter |
Simbol |
Min. |
Tipično |
maks. |
Enota |
|
|
Temperatura shranjevanja |
TS |
-40 |
+85 |
stopnja |
||
|
Delovna temperatura ohišja |
Komercialno |
TA |
0 |
70 |
stopnja |
|
|
Industrijski |
-40 |
+85 |
stopnja |
|||
|
Največja napajalna napetost |
Vcc |
-0.5 |
4 |
V |
||
|
Relativna vlažnost |
RH |
0 |
85 |
% |
||
Električne značilnosti
|
Parameter |
Simbol |
Min. |
Tipično |
maks. |
Enota |
Opomba |
|
Napajalna napetost |
Vcc |
3.135 |
3.465 |
V |
||
|
Napajalni tok |
Icc |
430 |
mA |
|||
|
Poraba energije |
P |
1.5 |
W |
|||
|
Oddelek za oddajnike |
||||||
|
Vhodna diferencialna impedanca |
Rv |
100 |
Ω |
1 |
||
|
Toleranca enosmerne napetosti vhoda Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Nihanje diferencialne vhodne napetosti |
Vin, str |
180 |
700 |
mV |
2 |
|
|
Oddajna onemogočena napetost |
VD |
2 |
Vcc |
V |
3 |
|
|
Napetost za omogočanje prenosa |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Oddelek sprejemnika |
||||||
|
Toleranca enojne izhodne napetosti |
V |
-0.3 |
4 |
V |
||
|
Rx izhodna diferenčna napetost |
Vo |
300 |
850 |
mV |
||
|
Čas vzpona in padca izhoda Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Napaka LOS |
VNapaka LOS |
2 |
VccGOSTITELJ |
V |
5 |
|
|
LOS Normalno |
Vnorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Opomba
1. Into ence se konča pri 100 ohmih.
2. Priključite neposredno na vhodni kontakt za podatke TX. AC sklopka od zatiča do IC gonilnika laserja.
3. LOS je izhod z odprtim zbiralnikom. 4,7k-10kΩ je treba odpreti na plošči gostitelja. Delovanje je logično 0, izguba signala pa je logična 1. Največja vlečna napetost je 5,5 V.
4. Ultrazvok z OC-192 / SDH.
5. 10GBASE-LR / LW Ethernet.
Optični parametri
|
Parameter |
Simbol |
Min. |
Tipično |
maks. |
Enota |
Opomba |
|
Oddelek za oddajnike |
||||||
|
Sredinska valovna dolžina |
λt |
1290 |
1310 |
1330 |
nm |
|
|
spektralna širina |
△λ |
1 |
nm |
|||
|
Povprečna optična moč |
Pavg |
-8.2 |
0.5 |
dBm |
1 |
|
|
Optična moč OMA |
Poma |
-5.2 |
dBm |
|||
|
Izklop laserja |
Uff |
-30 |
dBm |
|||
|
Razmerje izumrtja |
Urgenca |
3.5 |
dB |
7 |
||
|
Razmerje izumrtja |
Urgenca |
6 |
dB |
6 |
||
|
Kazen disperzije oddajnika |
TDP |
3.2 |
dB |
2 |
||
|
Hrup relativne intenzivnosti |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleranca optične povratne izgube |
20 |
dB |
||||
|
Oddelek sprejemnika |
||||||
|
Sredinska valovna dolžina |
λr |
1260 |
1355 |
nm |
||
|
Občutljivost sprejemnika |
sen |
-14.5 |
dBm |
4,7 |
||
|
Občutljivost sprejemnika |
sen |
-14.5 |
dBm |
4,6 |
||
|
Stresna občutljivost (OMA) |
senST |
-10.3 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
dBm |
||
|
Sladica Los |
LOSD |
-15 |
dBm |
|||
|
Los histereza |
LOSH |
0.5 |
dB |
|||
|
Preobremenitev |
sob |
0 |
dBm |
5 |
||
|
Odbojnost sprejemnika |
Rrx |
-12 |
dB |
|||
Opomba
1. Pogoji preskusa sprejemnika napetosti po IEEE802.3ae. Test CSRS zahteva, da vezja gostitelja izpolnjujejo standarde SFF-8431.
2. Preobremenitev sprejemnika, kot je določeno v OMA in pod najslabšimi integriranimi pogoji obremenitve.
3. Ultrazvok z OC-192 / SDH
4. 10GBASE-LR / LW Ethernet
Informacije o naročanju
|
Številka dela |
Opis |
|
SFP-10G-LR |
10G SFP+ LR 10KM sprejemno-sprejemni modul, možnost vroče priključitve, dupleks LC, +3.3V, 1310nm DFB-LD, enojni način |
pogosta vprašanja
1. Kaj je 10G LR?
O: Modul D-NET 10G LR 10KM je optični sprejemno-sprejemni modul za 10-Gb/s serijske optične komunikacijske aplikacije, modul SFP+ je skladen s SFF-8431, SFF-8432 in IEEE 802.3ae 10GBASE-LR.
2. Ali je 10GBASE-LR enosmerni ali večnačinovni?
A: D-NET-ov 10G SFP+ LR 10KM sprejemno-sprejemni modul je primeren za oddaljeni prenos, tako da je enomodno vlakno v glavnem pokrito z 10 GBASE-LR SFP +, razdalja prenosa 10GBASE-LR SFP je lahko do 10 km z enomodno vlakno
