Lastnosti
● Hot-Pluggable
● 147nm CWDM EML oddajnik, fotodetektor APD
● Razdalja prenosa je do 80 km prek povezave SMF
● 2-žični vmesnik za specifikacije upravljanja, skladen z vmesnikom za digitalni diagnostični nadzor SFF 8472
● Skladno z RoHS
Aplikacije
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G optični kanal
● Omrežja CWDM

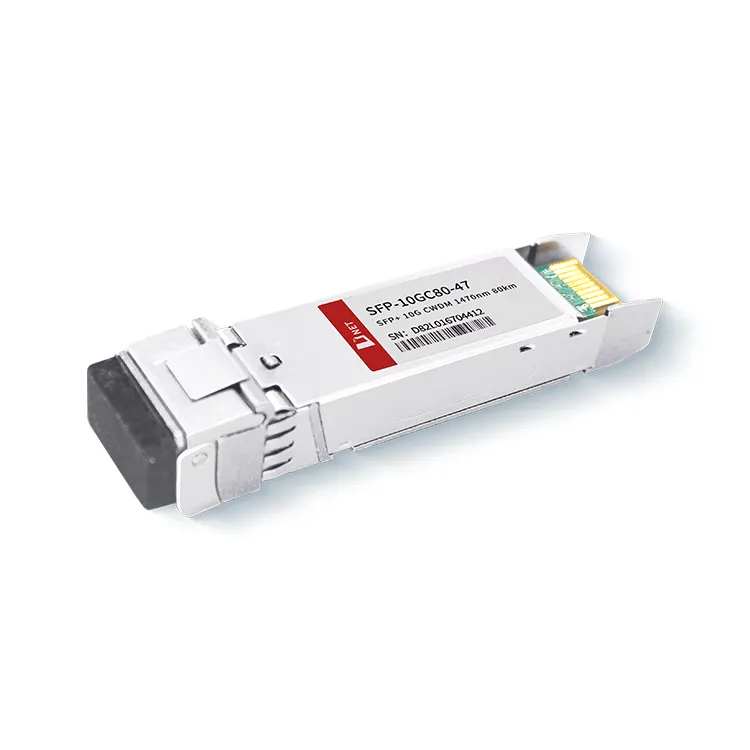

Podrobnosti izdelka
Ta optični oddajnik-sprejemnik deluje na valovni dolžini 1470 nm posebej v spektru CWDM, kar omogoča učinkovito multipleksiranje in demultipleksiranje signalov v sistemih CWDM. Z največjo razdaljo prenosa 80 kilometrov je zelo primeren za komunikacijska omrežja na dolge razdalje, kjer je razširjen doseg nujen.
Priljubljena oznake: SFP+10G CWDM 1470km 80km, Kitajska SFP+10G CWDM 1470km 80km proizvajalci, dobavitelji, tovarna
Absolutne največje ocene
|
Parameter |
Simbol |
Min. |
Tipično |
Maks. |
Enota |
|
Temperatura shranjevanja |
TS |
-40 |
+85 |
stopnja |
|
|
Delovna temperatura ohišja |
TA |
0 |
70 |
stopnja |
|
|
Največja napajalna napetost |
Vcc |
-0.5 |
4 |
V |
|
|
Relativna vlažnost |
RH |
0 |
85 |
% |
Električne značilnosti
(VRH=0 do 70stopinj, VCC=3.135 do 3,465 voltov)
|
Parameter |
Simbol |
Min. |
Tipično |
Maks. |
Enota |
Opomba |
|
Napajalna napetost |
Vcc |
3.135 |
3.465 |
V |
|
Napajalni tok |
Icc |
600 |
mA |
|||
|
Poraba energije |
P |
2 |
W |
|||
|
Oddelek za oddajnike |
||||||
|
Vhodna diferencialna impedanca |
Rin |
100 |
Ω |
1 |
||
|
Tx vhodna enosmerna napetost Toleranca (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Nihanje diferencialne vhodne napetosti |
Vin, str |
180 |
700 |
mV |
2 |
|
|
Oddajna onemogočena napetost |
VD |
2 |
Vcc |
V |
3 |
|
|
Napetost za omogočanje prenosa |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Oddelek sprejemnika |
||||||
|
Toleranca enojne izhodne napetosti |
V |
-0.3 |
4 |
V |
||
|
Rx izhodna diferenčna napetost |
Vo |
300 |
850 |
mV |
||
|
Čas vzpona in padca izhoda Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Napaka LOS |
Napaka VLOS |
2 |
VccHOST |
V |
5 |
|
|
LOS Normalno |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Opomba
1. Neposredno je povezan z zatiči za vnos podatkov TX, z AC sklopko iz zatičev v IC gonilnika laserja.
2. LOS je konfiguriran kot izhod z odprtim kolektorjem. Povleči ga je treba z uporom v razponu od 4,7kΩ do 10kΩ na gostiteljski plošči. Med normalnim delovanjem oddaja logično 0; v primeru izgube signala odda logiko
3. Največja napetost, ki jo lahko prenese, je 5,5 V.
Optični parametri
(ZGOR=0 do 70 stopinj, VCC=3.135 do 3,465 voltov)
|
Parameter |
Simbol |
Min. |
Tipično |
Maks. |
Enota |
Opomba |
|
Oddelek za oddajnike |
||||||
|
Sredinska valovna dolžina |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
spektralna širina |
Δλ |
1 |
nm |
|||
|
Povprečna optična moč |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Izklop laserja |
Uff |
-30 |
dBm |
|||
|
Razmerje izumrtja |
Urgenca |
8.2 |
dB |
|||
|
Kazen disperzije oddajnika |
TDP |
3.0 |
dB |
2 |
||
|
Hrup relativne intenzivnosti |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleranca optične povratne izgube |
20 |
dB |
||||
|
Oddelek sprejemnika |
||||||
|
Sredinska valovna dolžina |
λr |
1260 |
1620 |
nm |
||
|
Občutljivost sprejemnika (OMA) |
sen |
-23 |
dBm |
4 |
||
|
Stresna občutljivost (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Sladica Los |
IZGUBLJENO |
-24 |
dBm |
|||
|
Los histereza |
LOSH |
0.5 |
dB |
|||
|
Preobremenitev |
sob |
-7 |
dBm |
5 |
||
|
Odbojnost sprejemnika |
Rrx |
-12 |
dB |
Opomba
1. Podatki o povprečni moči so samo informativni v skladu z IEEE802.3ae.
2. 12dB odboj.
3. Pogoji preskusov obremenjenega sprejemnika po IEEE802.3ae. Testiranje CSRS zahteva, da je gostiteljska plošča skladna s SFF-8431.
4. Preobremenitev sprejemnika, določena v OMA in pod najslabšim celovitim stresnim stanjem.
Informacije o naročanju
|
Številka dela |
Opis |
|
SFP-10GC80-C60 |
10Gb/s 80km CWDM SFP+ oddajnik z možnostjo vroče vtičnice, dupleks LC, +3.3V,1470nm, CWDM EML&APD, enojni način |
pogosta vprašanja
1. Za kaj se uporabljajo vrata 10G SFP+?
O: 10G SFP+ običajno oddaja optično pri 850 nm, 1310 nm, 1550 nm, CWDM, DWDM; SONET / SDH za 10 Gbps, Fibre Channel, gigabitni Ethernet, 10 gigabitni Ethernet in druge aplikacije, vključno s povezavami DWDM.
2. Ali lahko uporabljam SFP+ sprejemnike v vratih SFP28?
O: Oddajnikov SFP+ (10 Gigabit Ethernet) ni mogoče neposredno uporabiti v vratih SFP28 (25 Gigabit Ethernet). Čeprav modula SFP+ in SFP28 uporabljata isti faktor oblike, delujeta pri različnih hitrostih. Moduli SFP+ podpirajo hitrosti prenosa podatkov do 10 Gbps, moduli SFP28 pa podpirajo hitrosti prenosa podatkov do 25 Gbps. Poleg tega so vrata SFP28 zasnovana tako, da podpirajo višje ravni moči, potrebne za delovanje s hitrostjo 25 Gbps. Zato uporaba oddajnika-sprejemnika SFP+ v vratih SFP28 ne bo združljiva in ne bo delovala.
