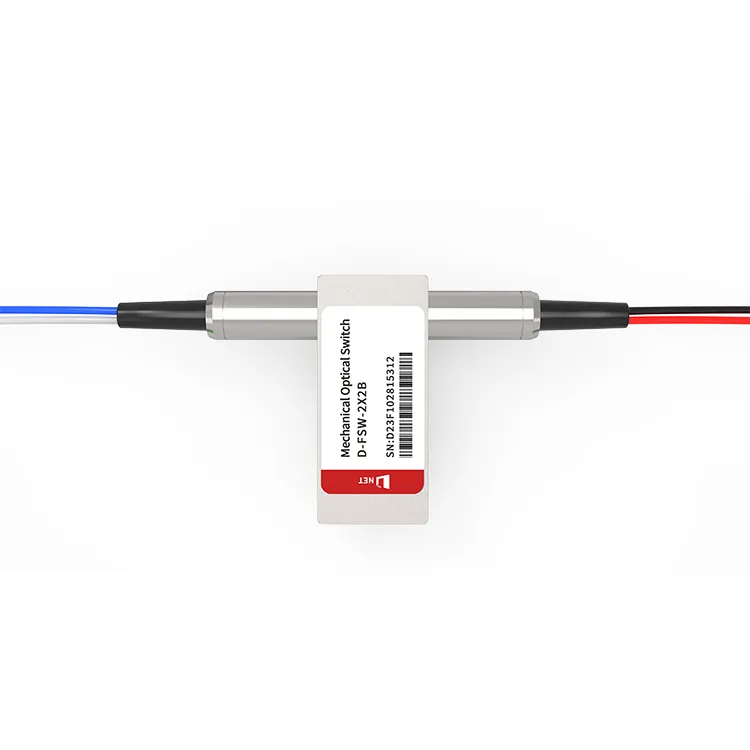

D-net-ova storitev mehanskega optičnega stikala
● Pomoč pri združljivosti:D-NET ponuja storitve združljivosti za zagotavljanje združljivosti optičnih modulov z opremo vodilnih proizvajalcev.
●Prilagojene storitve:D-NET ponuja možnosti prilagajanja OEM za svoje izdelke. Na zahtevo kupcev lahko dobimo barvne logotipe, prilagojene njihovim potrebam.
● Standardni dobavni rok:3 dni
● Obsežne rešitve pošiljanja:D-NET sodeluje z zelo uglednimi kurirskimi podjetji, kot so SF, FedEx, DHL, UPS in drugimi, da zagotovi zanesljive storitve pošiljanja.
Lastnosti
● Minimalna izguba med vstavljanjem
● Stabilna kakovost signala
● Hitro preklapljanje
● Široka pokritost valovne dolžine
● Energijsko učinkovit
● Vzdržljiva in kompaktna oblika
Aplikacije
● Testiranje in spremljanje omrežja
● Redundanca omrežja z optičnimi vlakni
● Usmerjanje optičnega signala
Priljubljena oznake: 2X2 OPTO mehansko optično stikalo, Kitajska 2X2 OPTO mehansko optično stikalo proizvajalci, dobavitelji, tovarna
Specifikacije
|
Delovna valovna dolžina |
1260~1620nm (SM) 850nm (MM) |
Vstavljena izguba |
Manjši ali enak 1.0dB |
|
Izguba, odvisna od valovne dolžine |
Manjše ali enako 0.25dB |
Izguba, odvisna od polarizacije |
Manjše ali enako 0,05dB |
|
Temperaturno odvisna izguba |
Manjše ali enako 0.20dB |
Povratna izguba |
SM Večji ali enak 50 dB MM Večji ali enak 30 dB |
|
Križanje pogovor |
SM Večji ali enak 55 dB MM Večji ali enak 35 dB |
Preklopni čas |
Manjši ali enak 8 ms |
|
Ponovljivost |
Manjše ali enako ±0,02dB |
Vzdržljivost |
Večje ali enako 107 krat |
|
Delovna napetost |
3 ali 5V |
Tip stikala |
Brez zaskoka/zapaha |
|
Delovna temperatura |
-20 ~ +70 stopinj |
Temperatura shranjevanja |
-40 ~ +85 stopinj |
|
Optična moč |
Manjši ali enak 500 mW |
Dimenzija |
27.0D×12.0Š×8,2V mm |
Pin konfiguracije
|
Vrsta |
Optična pot |
Električni pogon |
Senzor stanja |
||||||
|
2×2B |
Pin 1 |
Zapin 5 |
Pin 6 |
Priponka 10 |
Pripni 2-3 |
Pripni 3-4 |
Pripni 7-8 |
Pripni 8-9 |
|
|
Zapah |
P1-P3 |
-- |
-- |
GND |
V＋ |
Zapri |
Odpri |
Odpri |
Zapri |
|
P1-P4,P2-P3 |
V＋ |
GND |
-- |
-- |
Odpri |
Zapri |
Zapri |
Odpri |
|
|
Brez zaklepanja |
P1-P3 |
-- |
-- |
-- |
-- |
Zapri |
Odpri |
Odpri |
Zapri |
|
P1-P4,P2-P3 |
V＋ |
-- |
-- |
GND |
Odpri |
Zapri |
Zapri |
Odpri |
|
Mehanske mere (enota: mm)
Optična pot
Informacije o naročanju
|
FSW |
-2X2B- |
-valovna dolžina- |
-Vrsta stikala- |
-Napetost- |
-Vrsta vlaken- |
-Paket- |
-Dolžina vlaken- |
-Priključek- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Posebno＝0 |
Zapah＝1 Brez zaklepanja＝2 MINI zapah＝3 MINI brez zaklepanja＝4 Posebno＝0 |
3V=3 5V=5 Posebno＝0 |
SM28=1 50/125=5 62.5/125=6 Posebno＝0 |
Gola vlakna=1 cev 900um=3 Posebno＝0 |
0.25m=1 0.5m=2 1.0m=3 Posebno＝0 |
Brez=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Dupleks LC=8 Posebno＝0 |
pogosta vprašanja
1. Kaj je optično bypass stikalo?
O: Optično obvodno stikalo, alternativno imenovano optični obvodni modul ali enota, služi kot ključna naprava v optičnih omrežjih. V primeru okvare ali izpada električne energije preusmeri omrežni promet, da ohrani neprekinjeno povezljivost. Ta naprava vključuje varen mehanizem, ki samodejno zaobide vse okvarjene omrežne komponente.
2. Kaj je optični bypass?
O: V kritičnih aplikacijah, kjer sta čas delovanja in zanesljivost omrežja najpomembnejši, je zmožnost obvoda optičnega obvodnega stikala nepogrešljiva. S hitrim preusmeritvijo prometa v primeru okvare zmanjšuje prekinitve storitev, ščiti pred izgubo podatkov in zagotavlja neprekinjenost bistvenih storitev.
3. Kako deluje optično mehansko stikalo
O: Optično mehansko stikalo uporablja premična vlakna ali ogledala za preusmerjanje svetlobnih signalov. Te fizično premakne, da vzpostavi ali prekine povezave. V načinu »bypass« neposredno poveže dva priključka. V načinu "brez obvoda" preusmeri signale na alternativno pot, kot je druga omrežna pot ali diagnostična naprava.
