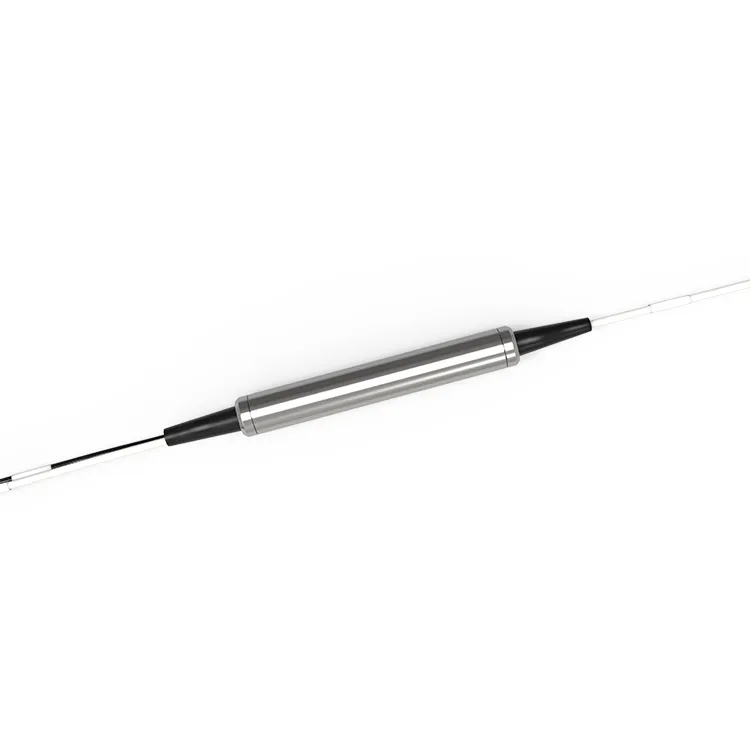

FWDM filter TX1550 RX1310 1490 pasivna komponenta

FWDM je ključna komponenta v optičnih komunikacijskih sistemih, kot so Fiber-to-the-Home (FTTH) in telekomunikacijska omrežja. Omogoča učinkovit prenos podatkov na daljše razdalje z minimalno degradacijo signala. Signal TX pri 1550 nm se običajno uporablja za komunikacijo z optičnimi vlakni na dolge razdalje zaradi nižje stopnje dušenja v primerjavi s krajšimi valovnimi dolžinami. Signali RX pri 1310 nm in 1490 nm pa se običajno uporabljajo v pasivnih optičnih omrežjih (PON) za prenos na kratkih do srednjih razdaljah.

Pošlji povpraševanje

Opis

Tehnične parametre

Opis izdelka

Pasivna komponenta filtra FWDM TX1550 RX1310 1490 je zelo učinkovita in zanesljiva optična komunikacijska komponenta, zasnovana za ločevanje in združevanje valovnih dolžin z različnimi stopnjami moči. Z uporabo tehnologije optičnega ločevanja razdeli signale na različne valovne dolžine za prenos, s čimer poveča učinkovitost komunikacije in zagotovi stabilnejši prenos podatkov. To znatno poveča splošno zmogljivost optičnega komunikacijskega sistema. Široko se uporablja v optičnih ojačevalnikih in CATV aplikacijah.

Priljubljena oznake: fwdm filter tx1550 rx1310 1490 pasivna komponenta, Kitajska fwdm filter tx1550 rx1310 1490 proizvajalci pasivnih komponent, dobavitelji, tovarna

Specifikacije izdelka

Valovna dolžina	TX1550 RX1310/1490nm	tehnologija	TFF (tankoplastni filter)
Prepustni pas	1540~1650nm	Odsev	1260~1360&1480~1500
Valovitost prepustnega pasu	Manjše ali enako 0.30dB	IL @ Prepustni pas	Manjše ali enako 0,60dB
Valovanje odsevnih pasov	Manjše ali enako 0.20dB	IL @ Odsev	Manjše ali enako 0,40dB
Izolacija prenosa (adj kanal)	Večji ali enak 30 dB	Izolacija prenosa (nenastavljen kanal)	Večji ali enak 50 dB
Odbojna izolacija	Večji ali enak 15 dB	Izguba, odvisna od polarizacije	Manjše ali enako 0.1dB
Disperzija polarizacijskega načina	Manjše ali enako 0.2ps	Toplotna stabilnost	Manjše ali enako 0.005N
Usmerjenost	Večji ali enak 50 dB	Povratna izguba	Večji ali enak 45 dB
Ravnanje z optično močjo	Manjši ali enak 500 mW	Temperatura	Delovanje -40 do 85 stopinj Shranjevanje -40 do 85 stopinj
Vrsta vlaken	SMF-28e	Dimenzija paketa	Jeklo ∮5,5 x L34 mm ABS 90 * 20 * 10nm

Opomba.
1) Vse specifikacije temeljijo na napravah brez priključkov in so zajamčene glede valovne dolžine, polarizacije in temperature.
2) Vrednosti PMD in kromatične disperzije so zagotovljene z zasnovo.
3) Specifikacije se lahko spremenijo brez predhodnega obvestila.

Informacije o naročanju

FW	- Paket	- Vrsta konektorja	U/A	-55	- Vrsta vlaken	- Dolžina vlaken
	S: Jeklo	0: Ni priključka	U: UPC	55: 1550 nm	9: 0.9 mm vlakna	005: 0.5+/-0.1m
	B: ŠKATLA ABS	1: LC	A: APC		20:2,0 mm	01: 1.0+/-0.1m
	drugi	2: SC			30:2,0 mm	drugi
		3: FC			drugi
		4: Drugi

pogosta vprašanja

V: Kaj pomeni FWDM TX 1550nm RX 1310 / 1490nm?

O: Ta naprava FWDM lahko sprejme signal 1310 nm ali 1490 nm in istočasno oddaja signal 1550 nm. Namen je prenos več signalov po enem vlaknu.

V: Kakšne hitrosti prenosa podatkov podpira FWDM TX 1550nm RX 1310 / 1490nm?

O: Naprava podpira različne hitrosti prenosa podatkov, vključno z 1Gbps, 10Gbps, 40Gbps in 100Gbps itd.

V: Kakšna je vloga FWDM TX 1550nm RX 1310/1490nm?

O: Naprava lahko loči signal 1310 nm ali 1490 nm od signala 1550 nm, da zmanjša motnje med signali in izboljša kakovost signala med prenosom.
