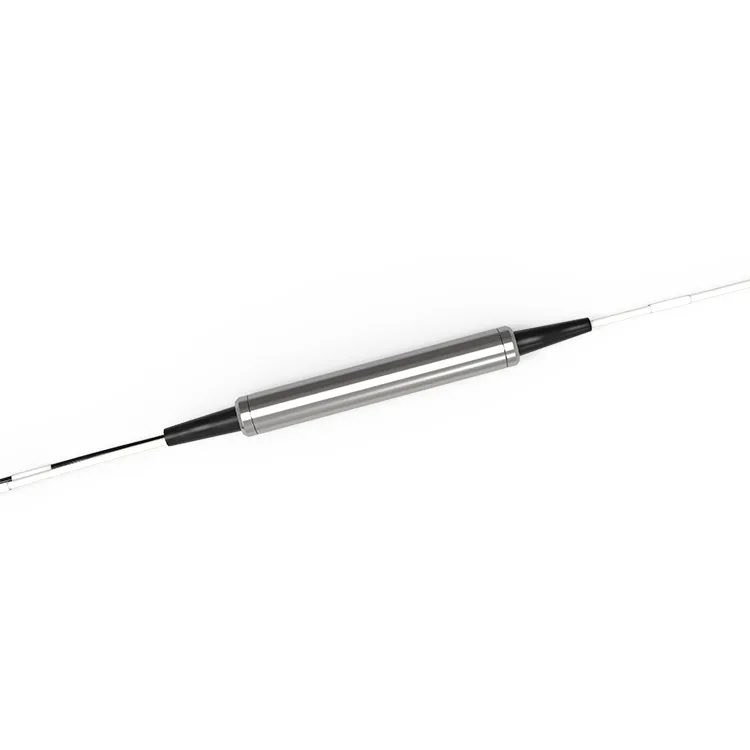

Pasivna komponenta filtra DWDM s 3 vrati 50 GHz

Komponenta filtra DWDM s 3 vrati 50 Ghz omogoča multipleksiranje in demultipleksiranje več optičnih signalov na enem vlaknu z uporabo mreže valovnih dolžin ITU. Posamezne komponente so na voljo na razmiku kanalov ITU 50 GHz. Ta tehnologija zagotavlja popolno rešitev za telekomunikacijska podjetja, podatkovne centre in podjetja po vsem svetu.

Pošlji povpraševanje

Opis

Tehnične parametre

Podrobnosti o izdelku

Frekvenca filtrov 50 Ghz DWDM 50 GHz lahko prikaže in modulira optični signal znotraj pasovne širine 50 GHz. Komponento filtra 50 Ghz DWDM s 3 vrati je mogoče uporabiti kot točko za vstavljanje, ekstrakcijo in spremljanje v komunikacijskem sistemu z optičnimi vlakni. Tehnologija DWDM lahko prenaša več optičnih signalov z različnimi valovnimi dolžinami hkrati, kar močno poveča prenosno zmogljivost komunikacijskih sistemov z optičnimi vlakni. Filtri DWDM 50 Ghz se pogosto uporabljajo v omrežjih Access, Metro WDM sistemih, sistemih WDM na dolge razdalje in Enterprise omrežjih.

Priljubljena oznake: 3-portni 50GHz DWDM filter pasivna komponenta, Kitajska 3-portni 50GHz DWDM filter pasivna komponenta proizvajalci, dobavitelji, tovarna

Specifikacije izdelka

Razpon valovnih dolžin	C- ali L-band ITU kanali 186,6 do 196,1 THz	tehnologija	TFF (tankoplastni filter)
Pasovna širina prehoda @ -0,5 dB	Večji ali enak 0.22nm	Prenos valovitost pasovnega pasu	Manjše ali enako 0,40dB
Prenos vstavljanje izguba	Manjše ali enako 0,8 dB	Prepustni pas refleksije valovanje	Manjše ali enako 0.20dB
Vstavljena izguba refleksije	Manjše ali enako 0,40dB	Prenos izolacija (adj kanal)	Večji ali enak 20 dB
Prenos izolacija (neprilagodljiv kanal)	Večji ali enak 45 dB	Odbojna izolacija	Večji ali enak 12 dB
Odvisno od polarizacije izguba	Manjše ali enako 0.2dB	Polarizacijski način disperzija	Manjše ali enako 0.2ps
Usmerjenost	Večji ali enak 50 dB	Povratna izguba	Večji ali enak 45 dB
Ravnanje z optično močjo	Večji ali enak 500	Temperatura	Delovanje: od -40 do +85 stopinj Shranjevanje: -40 do +85 stopinj
Vrsta vlaken	SMF-28e	Dimenzija paketa	∮5,5 x L34 mm

Opomba:
1) Vse specifikacije temeljijo na napravah brez priključkov in so zajamčene glede valovne dolžine, polarizacije in temperature.
2) Vrednosti PMD in kromatične disperzije so zajamčene z zasnovo. 3) Specifikacije se lahko spremenijo brez predhodnega obvestila.

Informacije o naročanju

RD-D	- Paket	-Priključek Vrsta	U/A	-Načrt kanala	- Vrsta vlaken	- Dolžina vlaken	-50G
	S: Jeklo	0: Ni priključka	U: UPC	C19	25: 250um vlakna	005: 0.5+/-0.1m	50G:50GHZ
	G: Steklo	1: LC	A: APC	C20	90: 900um vlakna	01: 1.0+/-0.1m
		2: SC		C21		drugi
		3: FC		drugi
		4: Drugi

primer:RD-DS1U-C19-2505-50G: 3 vrata 50GHZ DWDM C19 1562.23nm LC/UPC 250um 0,5M jeklena vlakna.

pogosta vprašanja

V: Kaj je 3-port 50GHz DWDM ITU komponenta?

O: Komponenta 3-port 50GHz DWDM ITU je vrsta optične komponente, ki omogoča multipleksiranje (združevanje) in demultipleksiranje (ločevanje) več valovnih dolžin svetlobe znotraj optičnega omrežja. Zasnovan je za delovanje v omrežju ITU (Mednarodna telekomunikacijska zveza), ki določa nabor standardnih valovnih dolžin za uporabo v optični komunikaciji.

V: Kakšna je vstavljena izguba 3-port 50GHz DWDM ITU komponente?

O: Vstavljena izguba pri prenosu {{0}}pristanišča 50GHz DWDM ITU komponente je običajno manjša od 0,8 dB; Vstavljena izguba odseva je manjša od 0,40 dB.
