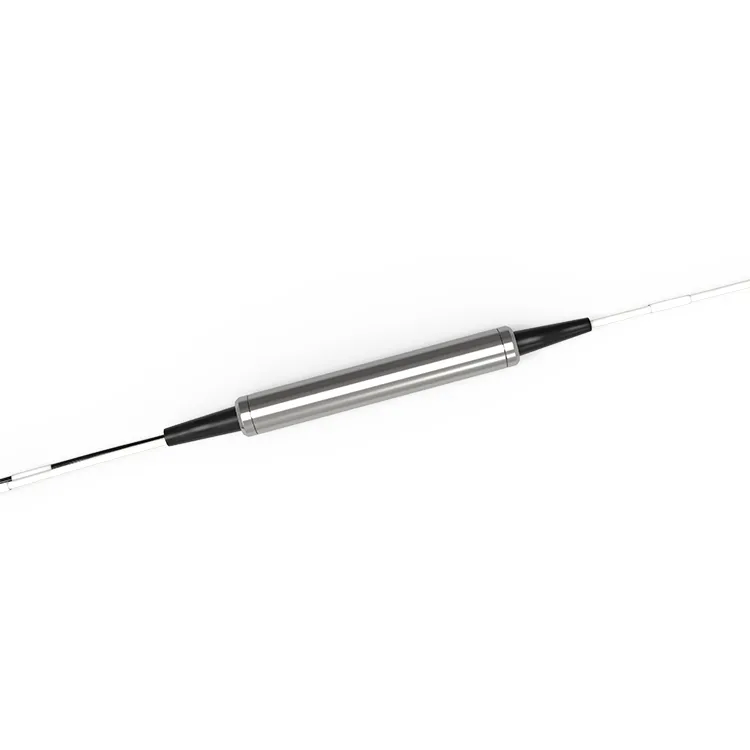

Komponenta filtra OTDR 1625nm FWDM

Komponenta D-NET OTDR FWDM 1625, ki uporablja tehnologijo TFF (Thin Film Filter), nizke vstavljene izgube, z odlično zanesljivostjo in stabilnostjo. Filtri OTDR 1625 so primerni za sistem za spremljanje kablov z optičnimi vlakni, OTDR.

Pošlji povpraševanje

Opis

Tehnične parametre

Opis izdelka

OTDR (Optical Time Domain Reflectometer) je tehnologija, ki se uporablja za zaznavanje odboja signala in izgube v komunikacijskih povezavah z optičnimi vlakni. FWDM OTDR 1625nm je komponenta filtra, ki se uporablja za filtriranje optičnih signalov z valovno dolžino, ki ni 1625nm, in je primerna za tehnologijo FWDM, ki je tehnologija, ki lahko prenaša optične signale več valovnih dolžin v enem vlaknu. Z uporabo komponente OTDR FWDM 1625 lahko med testiranjem filtriramo signale drugih valovnih dolžin in se osredotočimo samo na signale ciljne valovne dolžine, s čimer izboljšamo točnost in natančnost meritev.

Aplikacije

● Optični ojačevalniki
● CATV
● OTDR

Priljubljena oznake: OTDR filter 1625nm FWDM komponenta, Kitajska OTDR filter 1625nm FWDM komponenta proizvajalci, dobavitelji, tovarna

Specifikacije izdelka

Valovna dolžina	TX1625 RX1310/1490/1550nm	tehnologija	TFF (tankoplastni filter)
Prepustni pas	1600~1670nm	Odsev	1260~1580
Valovitost prepustnega pasu	Manjše ali enako 0.30dB	IL @ Prepustni pas	Manjše ali enako 0,60dB
Valovanje odsevnih pasov	Manjše ali enako 0.20dB	IL @ Odsev	Manjše ali enako 0,40dB
Izolacija prenosa (adj kanal)	Večji ali enak 30 dB	Izolacija prenosa (nenastavljen kanal)	Večji ali enak 50 dB
Odbojna izolacija	Večji ali enak 15 dB	Izguba, odvisna od polarizacije	Manjše ali enako 0.1dB
Disperzija polarizacijskega načina	Manjše ali enako 0.2ps	Toplotna stabilnost	Manjše ali enako 0.005N
Usmerjenost	Večji ali enak 50 dB	Povratna izguba	Večji ali enak 45 dB
Ravnanje z optično močjo	Manjši ali enak 500 mW	Temperatura	Delovanje -40 do 85 stopinj Shranjevanje -40 do 85 stopinj
Vrsta vlaken	SMF-28e	Dimenzija paketa	Jeklo ∮5,5 x L34 mm ABS 902010nm

Opomba.
1) Vse specifikacije temeljijo na napravah brez priključkov in so zajamčene glede valovne dolžine, polarizacije in temperature.
2) Vrednosti PMD in kromatične disperzije so zagotovljene z zasnovo.
3) Specifikacije se lahko spremenijo brez predhodnega obvestila

Informacije o naročanju

FW	- Paket	- Vrsta konektorja	U/A	-1625	- Vrsta vlaken	- Dolžina vlaken
	S: Jeklo	0: Ni priključka	U: UPC		9: 0.9 mm vlakna	005: 0.5+/-0.1m
	B: ABS ŠKATLA	1: LC	A: APC		20:2,0 mm	01: 1.0+/-0.1m
	drugi	2: SC			30:2,0 mm	drugi
		3: FC			drugi
		4: Drugi

pogosta vprašanja

V: Kakšna je funkcija FWDM OTDR 1625nm?

O: Funkcija filtrov OTDR 1625 je omogočiti prenos več optičnih signalov prek enega samega optičnega kabla, s čimer se poveča učinkovitost in hitrost prenosa podatkov v omrežju.

V: Kaj je OTDR in kako deluje?

O: OTDR (optični reflektometer v časovni domeni) je naprava, ki uporablja optične impulze za merjenje dolžine, slabljenja in izgubnih lastnosti kabla iz optičnih vlaken. V vlakno pošlje visokozmogljiv laserski impulz in nato izmeri odbito svetlobo, da ugotovi stanje kabla.
