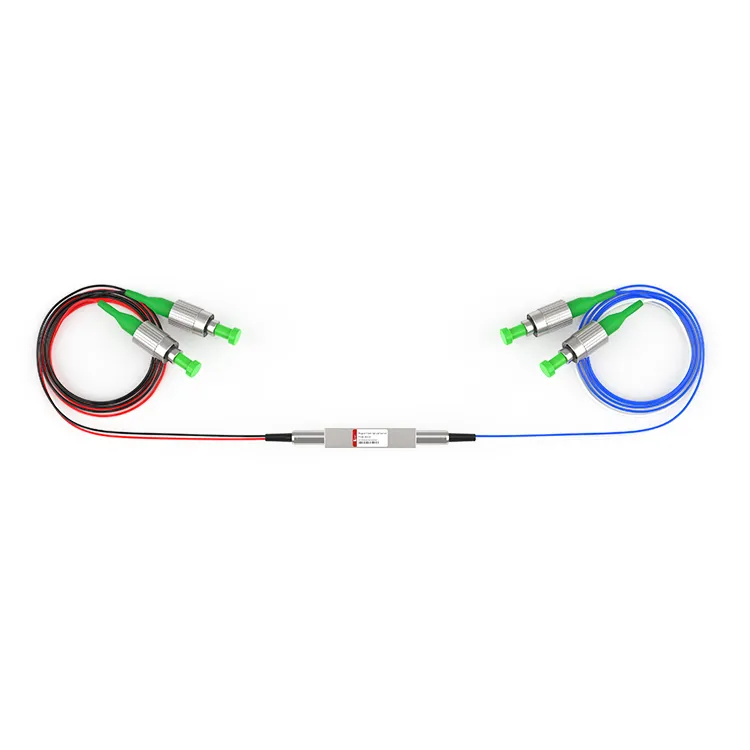

Magnetno-optično stikalo M2x2

Magnetno-optično stikalo M2x2
Magnetno-optično stikalo M2X2 ima nemehansko konfiguracijo in se aktivira z električnimi krmilnimi signali. Stikalo ima nizko vstavljeno izgubo in manj kot 1,2 dB, kar zagotavlja kakovost prenosa in stabilnost optičnega signala ter izboljša delovanje optičnega komunikacijskega sistema.

Pošlji povpraševanje

Opis

Tehnične parametre

Podrobnosti produkta

Magnetno-optično stikalo se pogosto uporablja v vesoljski opremi, sistemih za spremljanje in zaznavanje, z izjemno stabilnim načinom zaklepanja in visoko zanesljivostjo. D-NET je tovarna, specializirana za raziskave in razvoj, proizvodnjo in prodajo optične komunikacijske opreme in naprav, ki lahko nudi storitve OEM, magnetno-optična stikala pa lahko podpirajo proizvodnjo po meri.

Priljubljena oznake: m2x2 magnetno-optično stikalo, Kitajska m2x2 magnetno-optično stikalo proizvajalci, dobavitelji, tovarna

Specifikacije delovanja

Parametri	Enota	Specifikacije
Razpon valovnih dolžin	Nm	1520 ~ 1580
Testna valovna dolžina	nm	1550
Vstavljena izguba^{1, 2}	Db	Manjše ali enako 1,2
TDL	Db	Manjše ali enako 0,30
PDL	Db	Manjše ali enako 0.20
Povratna izguba	Db	Večje ali enako 50
Preslušavanje	Db	Dvosmerno Večje ali enako 20
Preslušavanje	Db	Enosmerno Večje ali enako 35
Ponovljivost	Db	Manjše ali enako ±0,01
Preklopni čas	nas	Manjše ali enako 100
Trajanje impulza	nas	Večje ali enako 200
Vzdržljivost	Cikli	Večji ali enak 10 milijardam
Tip stikala	NA	Zapah
Delovni tok	Ma	Manjše ali enako 200
Največja optična moč	Mw	Manjše ali enako 500
delovna temperatura	stopnja	-5 ~ +70
Temperatura shranjevanja	stopnja	-40 ~ +85
Dimenzija	Mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Opomba
1. Testirajte pri sobni temperaturi in SOP.
2. Razen konektorjev, 0.2dB za en par konektorjev.

Mehanske mere (enota: mm)

Električni pogon

Funkcionalni diagram

Informacije o naročanju

FSW-M2x2-□-□-□-□-□-□-□-□

- □

Tip stikala

Vrsta vlaken

Napetost

Valovna dolžina

CevVrsta

Vlakno Dolžina

Priključek

B: Dvosmerno

U: Enosmerno

SM: SM, 9/125

X: Drugi

2.5:

2.5V

5.0

5.0V

1550 : 1550 nm

X: Drugi

250 : 250 um

900 : 900 um

X: Drugi

05: 0,5 m±5 cm

10: 1,0m±5cm

X: Drugi

OO: Nobenega

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Drugi

pogosta vprašanja

V: Kakšna je razlika med magnetno-optičnim stikalom M2X2 in drugimi optičnimi stikali?

O: Magnetno-optično stikalo uporablja magnetno polje za prilagoditev preklapljanja optične poti in ima drugačno načelo delovanja in zmogljivost od drugih vrst optičnih stikal, kot sta mehansko stikalo ali elektrooptično stikalo.

V: Ali magnetno-optično stikalo M2X2 podpira delovanje v več načinih?

O: Magnetno-optična stikala 2X2 običajno podpirajo večnačinsko delovanje, primerno za različne načine zahtev glede prenosa vlaken, magnetno-optična stikala D-NET lahko podpirajo prilagajanje.
