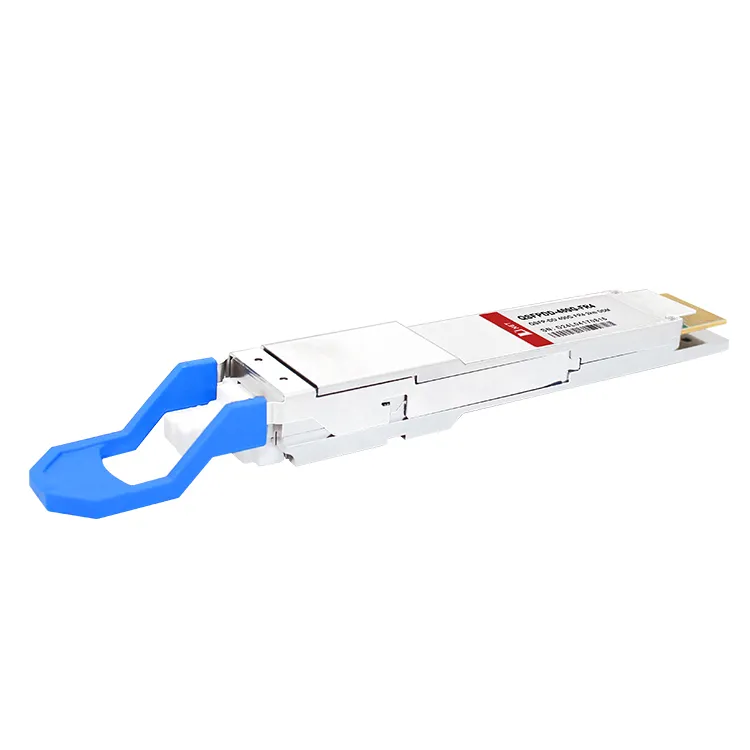

Lastnosti izdelka
●Skladno z QSFP-DD MSA
● Zasnova MUX/DEMUX s 4 pasovi CWDM
●100G Lambda MSA 400G-FR4 skladen s specifikacijo
●Največja poraba energije 10W
● Do 2 km prenosa po enosmernem vlaknu (SMF) s FEC
●Enojno +3.3V napajanje
●Duplex LC priključek
● Pritožba RoHS
Aplikacije
●400G BASE-FR4 Ethernet
● Medsebojno povezovanje podatkovnega centra
●InfiniBand Medsebojno povezovanje
●Podjetje Omrežje
Priljubljena oznake: 400g qsfp-dd fr4 2km optični oddajnik-sprejemnik, Kitajska 400g qsfp-dd fr4 2km optični oddajnik-sprejemnik proizvajalci, dobavitelji, tovarna
Absolutne največje ocene
|
Parameter |
Simbol |
Min |
Maks |
Enote |
|
Temperatura shranjevanja RAnge |
Tsrg |
-40 |
+85 |
stopnja |
|
Napajalna napetost |
Vcc |
0 |
4 |
V |
|
Sorodnik Vlažnost |
RH |
10% do 90% brez kondenzacije |
||
Priporočeni pogoji delovanja
|
Parameter |
Simbol |
Min |
Maks |
Enote |
|
Temperatura shranjevanja RAnge |
Tsrg |
-40 |
+85 |
stopnja |
|
Napajalna napetost |
Vcc |
0 |
4 |
V |
|
Sorodnik Vlažnost |
RH |
10% do 90% brez kondenzacije |
||
Optične specifikacije oddajnika
|
Oddajnik Parameter |
Lane |
Min |
Tipično |
Maks |
Enote |
||||
|
Povprečna zagonska moč na pas |
-3.3 |
3.5 |
Dbm |
||||||
|
Skupna povprečna izstrelitvena moč |
9.3 |
Dbm |
|||||||
|
Dutterjeva optična modulacija Amplituda (zunanja OMA), vsak pas |
-0.3 |
3.7 |
Dbm |
||||||
|
Razlika v izstrelitveni moči med katerim koli dva pasova (OMA zunanji) |
4 |
Db |
|||||||
|
Povprečna izstrelitvena moč na pas @TX Off State |
-20 |
dBm |
|||||||
|
Launch Power v OMA zunanji minus TDECQ, vsak pas za ER Večji ali enak 4,5 dB za urgenco<4.5dB |
-1.7 -1.6 |
Dbm |
|||||||
|
Oddajnik in disperzija zapiranje oči za PAM4, vsak pas |
3.4 |
Db |
|||||||
|
Razmerje izumrtja |
3.5 |
Db |
|||||||
|
Hrup relativne intenzivnosti (OMA) |
-136 |
dB/Hz |
|||||||
|
Razmerje zatiranja stranskega načina (SMSR) |
30 |
dB |
|||||||
|
Toleranca optične povratne izgube |
17.1 |
Db |
|||||||
|
Odbojnost oddajnika |
-26 |
Db |
|||||||
|
Natančnost spremljanja izhodne moči oddajnika |
-3 |
3 |
Db |
||||||
|
TDECQ-10*log10(Ceq), vsak pas |
3.4 |
Db |
|||||||
|
Prehodni čas oddajnika |
17 |
Ps |
|||||||
Električne specifikacije za visoke hitrosti
|
Parameter |
Min |
Tipično |
Maks |
Enote Opombe |
|
|
Značilnosti električnega izhoda sprejemnika pri TP4 |
|||||
|
Stopnja signalizacije na vozni pas |
26.5625 |
GBd |
|||
|
AC običajni izhod napetost (RMS) |
17.5 |
Mv |
|||
|
Diferencialna izhodna napetost od vrha do vrha |
900 |
Mv |
|||
|
Near-end ESMW (simetrija oči širina maske) |
0.265 |
uporabniški vmesnik |
|||
|
Bližnji konec Višina oči, razlika |
70 |
Mv |
|||
|
Oddaljeni ESMW (simetrija oči širina maske) |
0.2 |
uporabniški vmesnik |
|||
|
Daljnji konec Višina oči, razlika |
30 |
Mv |
|||
|
Razmerje ISl predkurzorja na daljnem koncu |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
Db |
0.01-8GHz |
|||
|
4.75-7.4log 10 (f/14) |
Db |
8-19 GHz |
|||
|
Skupno za diferencialni način |
22-20(f/25.78) |
Db |
0.01-12.89GHz |
||
|
15-6log 10 (f/25.78) |
Db |
12.89-19 GHz |
|||
|
Neusklajenost diferencialnih zaključkov |
10 |
% |
|||
|
Čas prehoda (min, 20% do 80%) |
9.5 |
Ps |
|||
|
DC skupna napetost |
-350 |
2850 |
Mv |
||
|
Oddajnik električni vhodna karakteristikas pri TP1 |
|||||
|
Stopnja signalizacije, na vozni pas |
26.5625 |
GBd |
|||
|
Diferencialna pk-pk toleranca vhodne napetosti |
900 |
Mv |
|||
|
9.5-0.37f |
Db |
0.01-8GHz |
|||
|
4.75-7.4log 10 (f/14) |
Db |
8-19 GHz |
|||
|
22-20(f/25.78) |
dB |
0.01-12.89GHz |
|||
|
15-6dnevnik 10 (f/25.78) |
Db |
12.89-19 GHz |
|||
|
Neusklajenost diferencialnih zaključkov |
10 |
% |
|||
|
Vhodni test obremenjenega modula |
Na razdelek 120E.3.4.1 IEEE802.3bs |
||||
|
Enostransko tolerančno območje napetosti |
-0.4 |
3.3 |
V |
||
|
Skupna napetost |
-350 |
2850 |
Mv |
||
Informacije o naročanju
|
Številka dela |
Opis |
|
QDD-400G-FR4 |
400G QSFP-DD FR4 optični oddajnik-sprejemnik |
pogosta vprašanja
V: Ali 400G QSFP-DD FR4 podpira vročo priključitev?
V: Kako daleč lahko 400G QSFP-DD FR4 prenaša podatke?
V: Kako se prenaša 400G QSFP-DD FR4?
